Le fasi di lavoro sono una funzionalità da sempre presente in Revit® che permtte la
gestione della 4° dimensione, il tempo.
I filtri invece sono una novità introdotta con l’ultima versione che permette modificare la
grafica degli oggetti.
Qui di seguito si presenta un breve caso nel quale le due funzionalità sono state
utilizzate insieme:

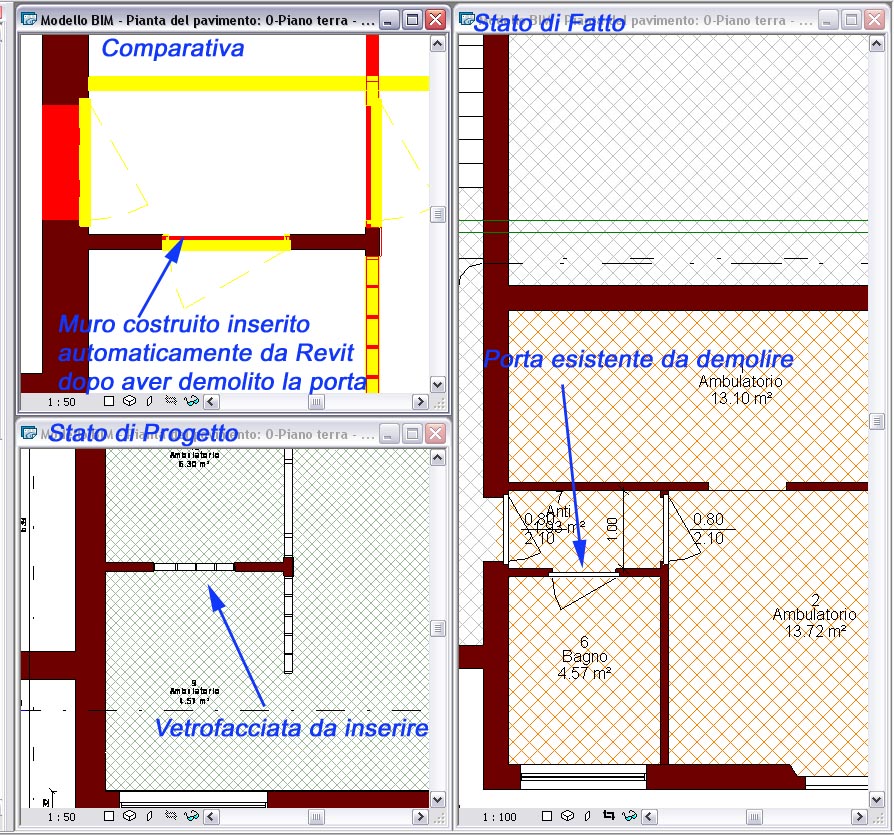

Figura 1Il problema è quindi di non visualizzare il muro automaticamente costruito da Revit® dopo
aver demolito la porta; per farlo utilizzeremo la nuova funzione filtri:
1) Si seleziona il muro che non si vuole visualizzare, tasto dx proprietà e alla voce
commenti scriviamo “non visibile”
2) Dal menù scegliamo la voce Impostazioni>Filtri
3) Clicchiamo su nuovo e lasciamo la dicitura di default Filtro 1
4) Dalla finestra selezione categorie selezioniamo la voce “Muri”
5) Dalla finestra filtri, scegliamo filtra per commenti e scriviamo non visibile
(la dicitura è case sensitive quindi attenti a maiscule, minuscole e spazi)
6) Diamo ok

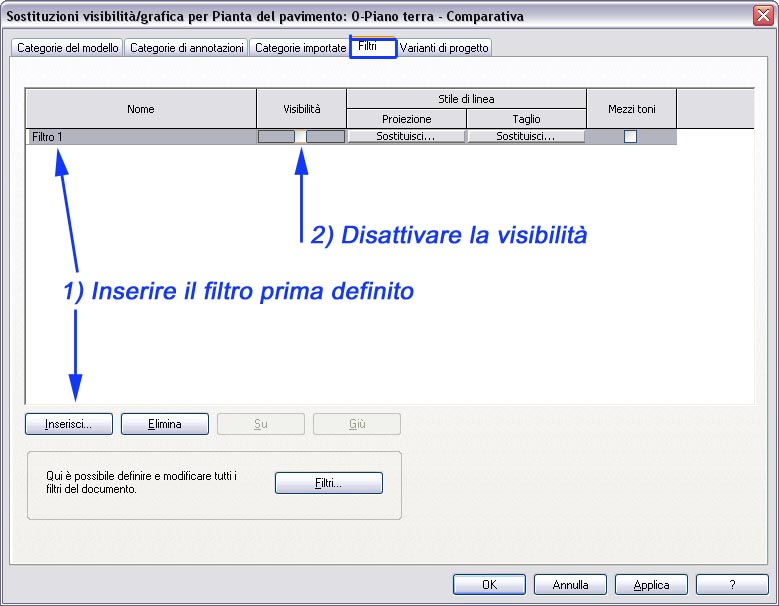

7) Andiamo sulla vista nella quale non si vuole vedere il muro costruito,
tasto dx > proprietà della vista > visibilità > modifica e scegliamo la finestra filtri.
8) Clicchiamo su Inserisci, selezioniamo il filtro 1 e ne disabilitiamo la visibilità
(figura 2)
9) Ripetiamo la stessa operazione in tutte quelle viste nelle quali non si vuole
visualizzare il muro
Figura 2
