® Revit® Building consiste nella possibilità di salvare delle
viste presenti in un file .rvt per poterle poi riutilizzarle in un nuovo
file.
Tale funzione risulta particolarmente utile se abbinata con gli Abachi;
infatti fino alla versione 8.1 non c’era la possibilità di salvare e
riutilizzare in un nuovo file la formattazione di un abaco.
Qui di seguito si presenta un breve caso nel quale questa funzione
è stata utilizzata per trasferire l’abaco
delle volumetrie.
Figura 11) Aprire il file .rvt file nel quale si trova l’abaco che si vuole riutilizzare.

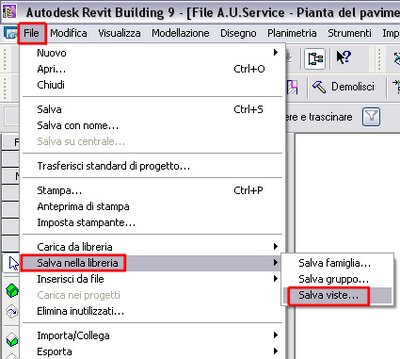

2) Dalla barra dei menù scegliere la voce File>Salva nelle librerie>Salva viste.

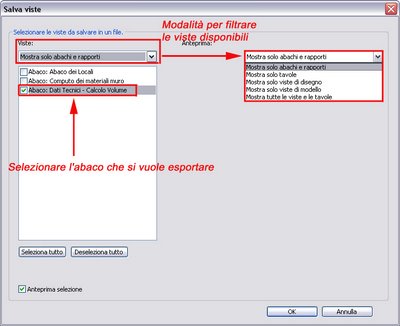

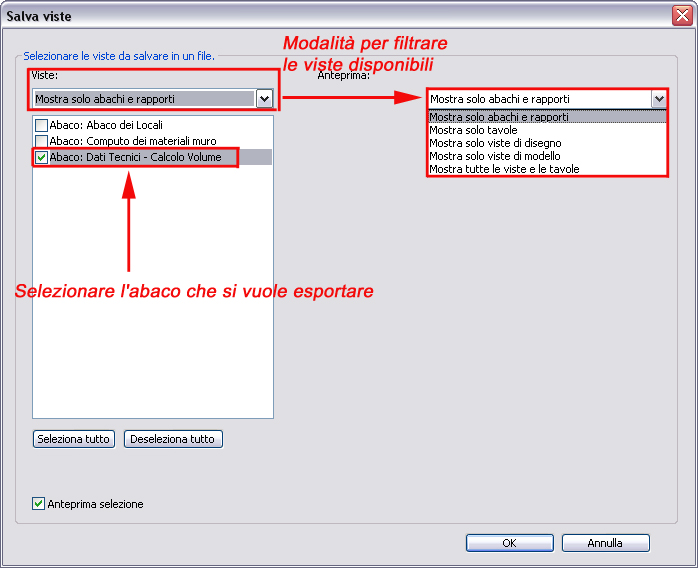

3) Si attiva così la finestra “Salva viste” da dove è possibile selezionare quale vista 2D si vuole esportare. In questo caso si è scelto di esportare l’abaco “Dati Tecnici—Calcolo del Volume”
2) Dalla barra dei menù scegliere la voce File>Salva nelle librerie>Salva viste.
3) Si attiva così la finestra “Salva viste” da dove è possibile selezionare quale vista 2D si vuole esportare. In questo caso si è scelto di esportare l’abaco “Dati Tecnici—Calcolo del Volume”
Figura 24) Dopo aver cliccato su OK viene esportato un file .rvt ( scaricabile a questo link ) al cui interno è disponibile l’abaco con la formattazione.

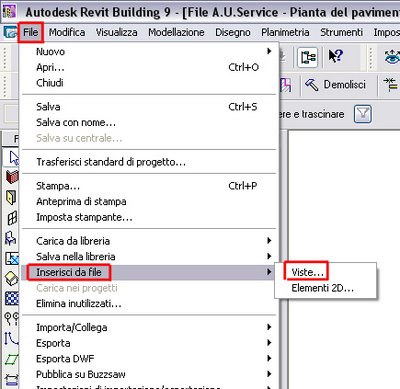

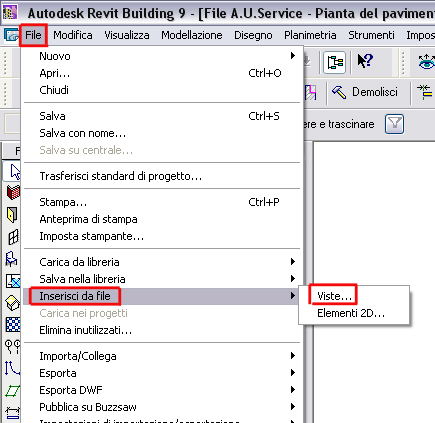

5) Per utilizzare l’abaco in un nuovo file, dalla barra dei menù scegliete la voce File>Inserisci da File>Inserisci viste.
Figura 3
