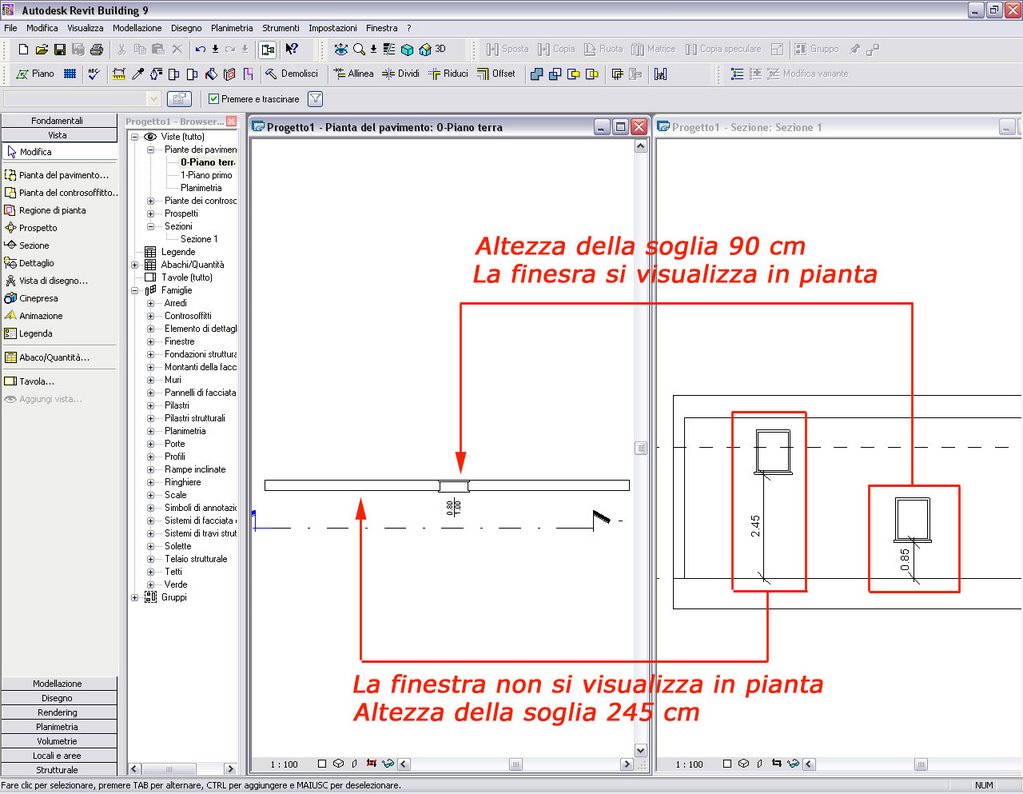

Se inseriamo delle finestre in un muro, queste saranno visibili in tutte le viste; può capitare però che una di queste finestre abbia una altezza del davanzale maggiore dei classici 100 cm ( un esempio può essere dato dalle finestre tonde ); ne consegue che nella vista pianta non è più visibile perchè il piano di taglio impostato nell'intervallo di visualizzazione non intercetta la finestra ( Vedi Figura 1)
Figura 1Per visualizzare la finestra seguite seguite i seguenti Stap

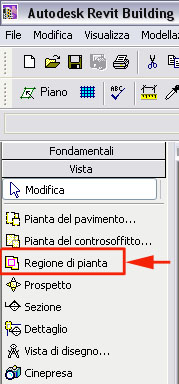

Dalla Barra di Progettazione andiamo alla voce Vista e selezioniamo il comando "Regione di Pianta" (Figura 2)

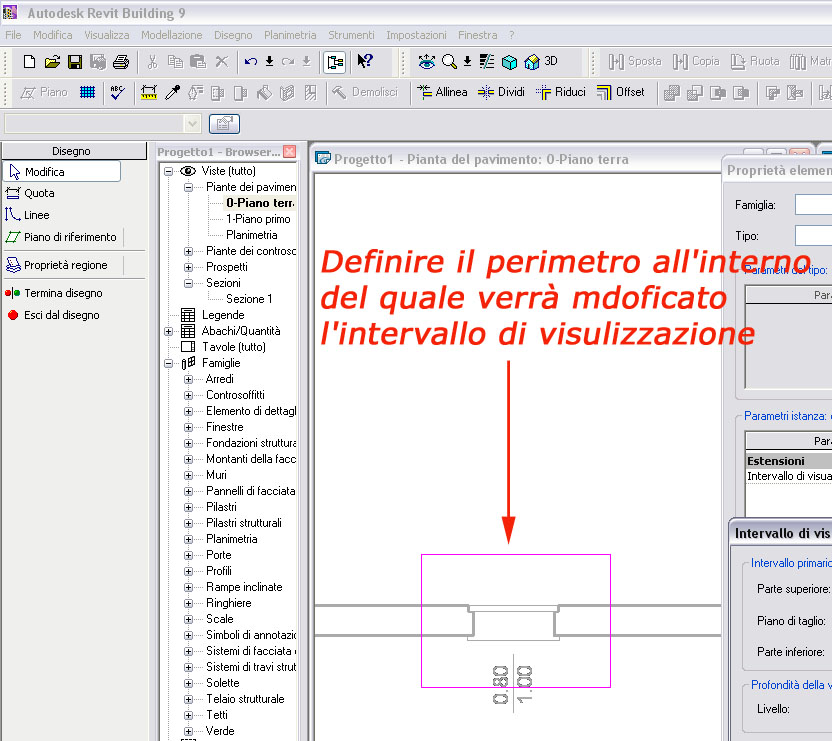

(Figua 2)Definiamo il perimetro all'interno del quale si vuole modificare l'intervallo di visualizzazione (Figura 3)

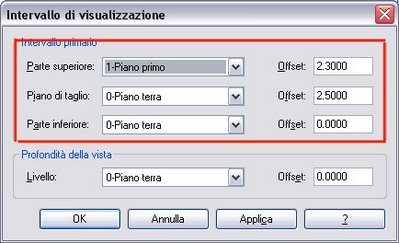

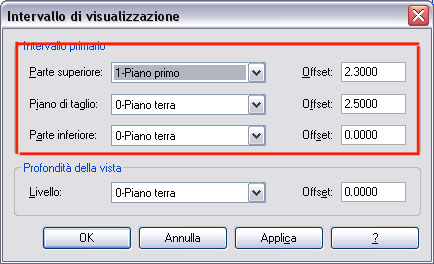

(Figura 3)Dopo aver definito il perimetro andiamo alla voce "Proprietà regione">"Modifica intervallo di Visualizzione" e impostiamo un nuovo intervallo (Figura 4)
Figuara 4
